高压交流隔离开关- 打造多系列户内、户外高压交流隔离开关产品

一、产品基础概述与核心功能

1.1 产品定义与执行标准

高压交流隔离开关是额定电压1kV及以上的高压开关电器，无灭弧结构，不具备负荷电流、短路电流开断能力，是电力系统安全运维的核心防护设备。该系列产品由西安西高电能集团有限公司研发生产，全面遵循GB1985-89《交流高压隔离开关和接地开关》及IEC-129国际标准，所有产品通过国家级质量检测，适配国标电网准入要求，可适配传统电网升级与新能源并网配套工程。

电网线路切换：可与高压断路器联动配合，根据电网运行调度需求完成倒闸操作，灵活切换母线运行方式，优化电网配电结构，提升电力系统调度灵活性与运行稳定性。

小电流电路通断：可安全接通、断开电压互感器、避雷器等小型空载设备回路，适配电力系统辅助回路的常规操作需求，覆盖基础配电运维场景。

二、全系列产品细分品类及技术特性

2.1  户内高压交流隔离开关系列

2.1.1 GN19-12户内隔离开关

GN19-12系列户内高压隔离开关适配额定电压10kV、三相交流50Hz户内电力系统，专为有电压无负载工况下的电路分合作业设计，是中小型配电房、工业园区配网的常用设备。产品电流规格覆盖400A、630A、1000A、1250A，适配不同配电负荷需求。

该产品采用模块化导电结构，常规型号通过双支柱绝缘子固定导电部件，10C改进型搭配支柱绝缘子与瓷套绝缘子组合结构，三相平行布局规整。触刀采用双槽形铜板材质，大幅提升散热效率与机械强度，强化设备运行动稳定性。大电流规格产品加装磁锁板，短路电流通过时可增强触头接触压力，有效提升设备动热稳定性能。设备配套CS6-I型手动操作机构，传动结构稳定，分合闸定位精准，依靠底座限位板实现标准终点卡位，杜绝操作偏差。

2.1.2 GN22-12户内隔离开关

GN22-12型户内高压隔离开关额定电压12kV，适配三相交流50Hz户内配电场景，核心用于高压设备空载状态下的线路接通、切断与运行方式转换，广泛应用于城市城网升级、工商业配电工程。

产品适配严苛工况环境，可耐受8级地震烈度，温湿度适配范围更广，日平均相对湿度可耐受95%、月平均90%的潮湿环境。依托简洁可靠的机械结构，设备故障率低、运维便捷，适配密闭式高压开关柜配套使用，是老旧电网改造项目的优选设备，可有效解决传统配电设备稳定性不足的问题。

2.1.3 GN27-40.5户内隔离开关

GN27-40.5隔离开关为35kV级高压配电专用设备，是传统GN2-35型号的升级迭代产品，适配额定电压35kV、交流50Hz电力系统，可独立安装使用或与高压开关柜配套集成，标配CS6-2型操作机构。

产品采用加强绝缘与大爬距设计，可满足Ⅱ级污染恶劣工况使用要求，适配化工、矿区等污秽环境配电场景。采用多触点旋转式接触结构，具备自主清扫能力，可减少触头积尘、氧化问题，持续优化散热性能。触点采用双面受力结构，接触压力大、操作力矩小，调试便捷。转轴内置轴承结构，大幅降低操作阻力，延长设备使用寿命，整体结构科学紧凑，适配高压大容量配电场景。产品支持630A、1250A、2000A多电流规格，可选接地型、穿墙型两种品类。

2.1.4 GN30-12旋转式户内隔离开关

GN30-12型旋转式户内高压隔离开关为新型轻量化配电设备，适配10kV、50Hz户内电力系统，依托三相共底架双层结构设计，通过触刀旋转完成分合闸动作，空间占用率大幅降低。

该产品分为基础型与D型接地款，可满足不同电网安全防护需求，性能完全契合国标GB1985-89规范。设备绝缘性能优异、安装调试简便，可灵活适配高压开关柜成套配套或独立配电场景，凭借紧凑结构优势，广泛应用于城市紧凑型配电房、写字楼、住宅小区配电工程。

2.2 户外高压交流隔离开关系列

2.2.1 GW1-10户外隔离开关

GW1-10(6)型户外高压隔离开关适配6kV、10kV三相交流50Hz户外电力系统，用于无负载状态下的电源分合与隔离作业，是农网、户外架空线路配电的主要设备。产品分为普通型与W型防污两大品类，适配不同户外工况。

设备由三组独立单极隔离开关通过连杆联动集成，结构简洁稳定，可配套CS8-5G防雨手动机构、CX-6型电动机构，适配人工与智能两种操作模式。W型防污款采用大小伞裙绝缘子结构，有效提升湿闪络耐受能力与抗污性能，可适应户外粉尘、轻微盐雾环境。产品环境适配性极强，可耐受-40℃至+40℃温差、700Pa风压、10mm覆冰工况，海拔适配高度最高1000m。

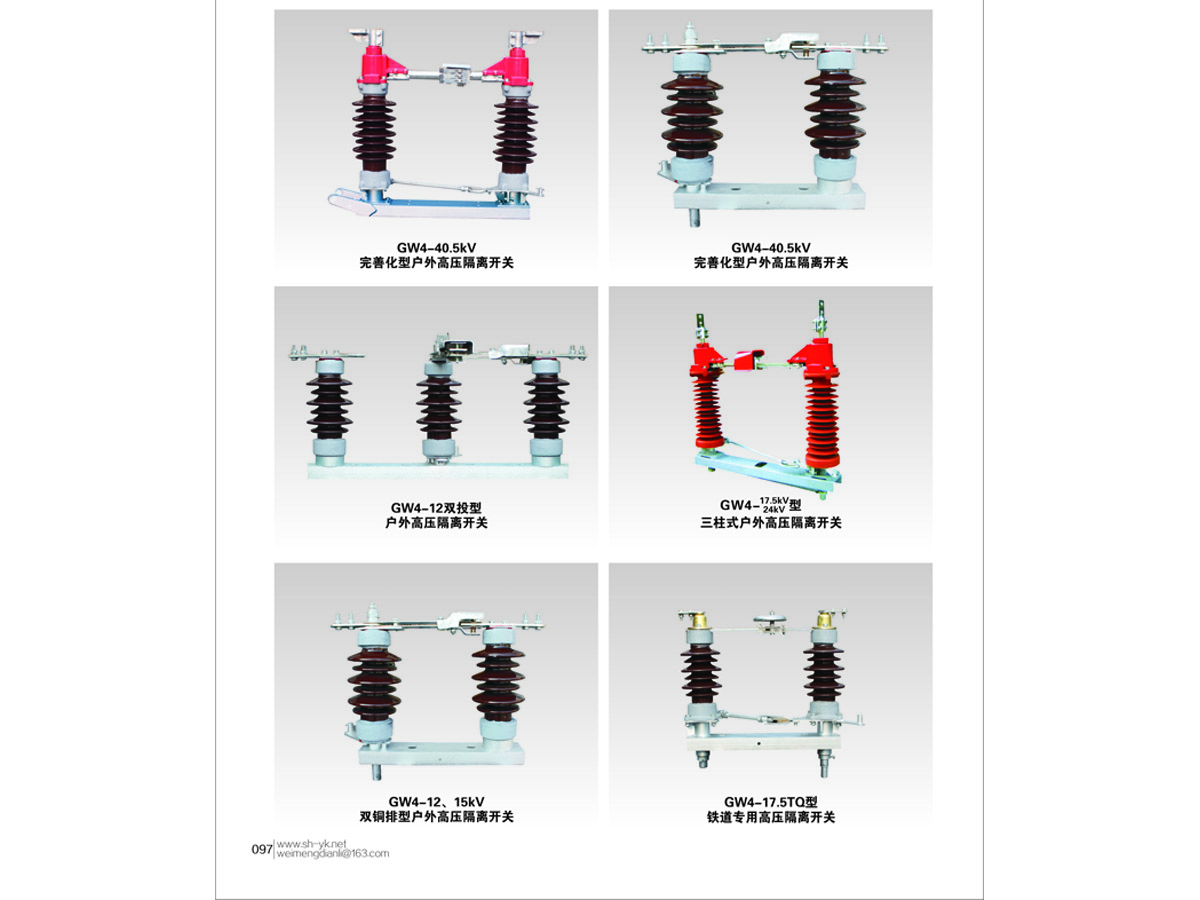

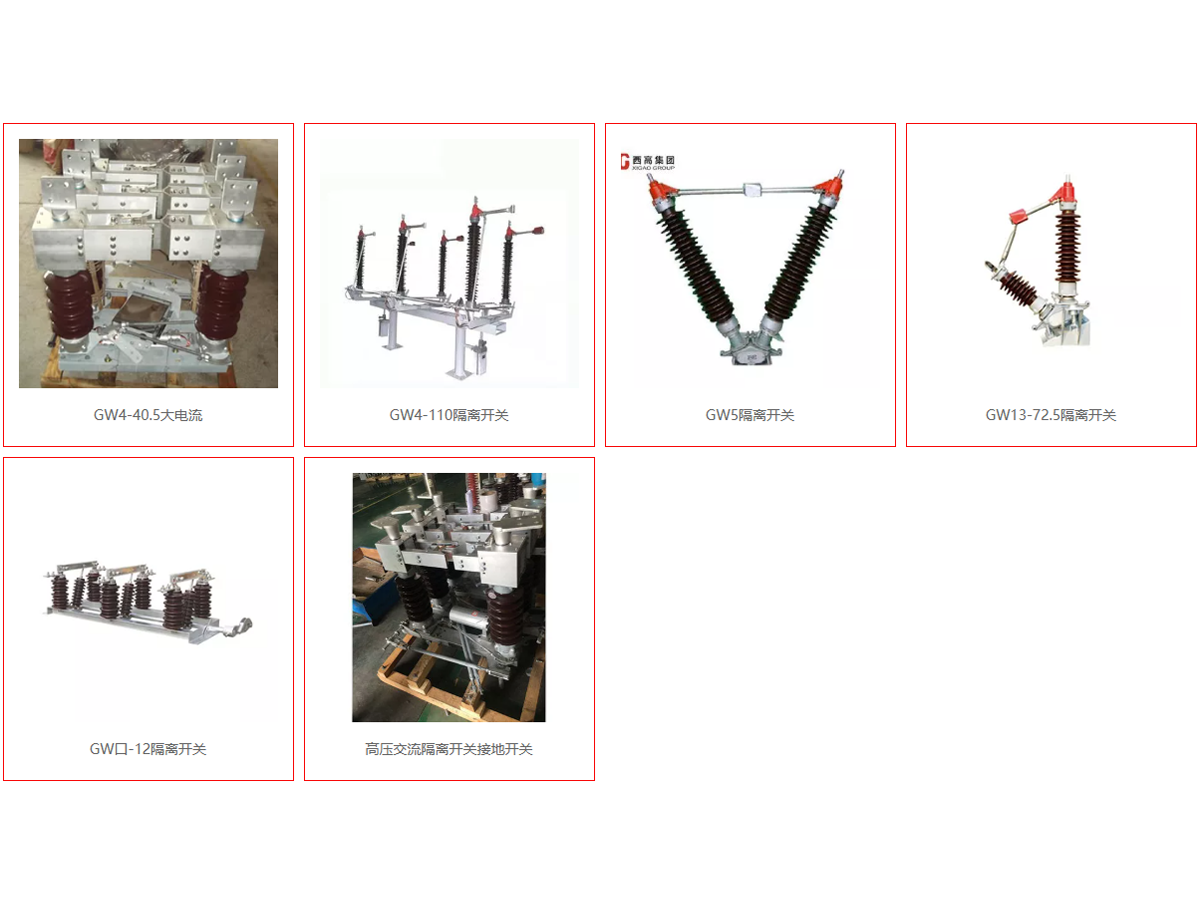

2.2.2 GW4系列高压隔离开关

GW4系列涵盖12kV、15kV、20kV、35kV、126kV多电压等级户外隔离开关，采用双柱水平开启式结构，单极独立设计、三极连杆联动，适配户外变电站、高压输电线路核心配电场景。

12-20kV低压等级产品标配CS11-1型手动操作机构，35kV、126kV高压等级产品可搭配CS11、CS8-6D手动机构或CJ6型电动机构，适配自动化运维需求。设备支柱绝缘子可水平90°同步旋转，主刀闸水平运行、接地刀闸垂直运行，搭载机械联锁结构，彻底杜绝误操作风险。

高电压等级产品采用转入式自力型触指结构，具备自主清扫功能，接触稳定性强。导电部件采用镀锡、镀银分级防腐工艺，大电流规格镀银处理，大幅降低接触电阻。转动部位采用密封免维护设计，搭配不锈钢轴销与自润滑轴承，整机采用热镀锌防腐工艺，可长期耐受户外恶劣工况，海拔适配高度可达3000m。

2.2.3 GW5系列高压隔离开关

GW5系列包含35kV、40.5kV、72.5kV、126kV多规格户外隔离开关，采用双柱V型结构，是高压输电系统的主流隔离设备，主要用于户外高压线路空载切换、设备检修电源隔离，可为运维作业提供标准安全绝缘距离。

产品完全符合国标与IEC国际标准，整体体积小巧、安装灵活，支持正装、侧装多种安装方式，底座占地空间小，适配紧凑式户外变电站布局。设备优化轴承转盘防水结构，配备注油孔与调节组件，运维便捷性大幅提升。主导电回路采用紫铜镀银工艺，触头导电性能优异、抗腐蚀能力强，搭配铜焊一体化连接与软连接结构，有效降低回路发热概率，提升长期运行稳定性。

设备外露紧固件采用不锈钢材质，金属构件全热镀锌防腐，核心传动部位采用铜铜、铜不锈钢适配结构，杜绝户外长期运行锈死问题。可配套CS17手动操作机构、CJ6电动操作机构，支持机械联锁与电磁锁防护，全面规避误操作隐患，适配电厂、高压变电站、新能源风电光伏电站等核心场景。

三、通用运行环境与安装规范

海拔高度：常规系列产品适配海拔1000m及以下区域，GW4高压升级款可适配3000m高海拔工况，满足高原电力基建需求。

温湿度条件：运行环境温度区间为-40℃至+40℃，户内产品相对湿度≤90%（25℃），户外产品可耐受日平均95%、月平均90%的高湿环境，适配南北不同气候区域。

工况环境要求：设备需安装于无剧烈振动、无冲击、无易燃易爆及强腐蚀性介质的区域，户外产品可耐受≤8级地震烈度、≤35m/s风速、≤10mm覆冰工况，防污型产品可适配Ⅲ级污秽环境。

四、核心技术与工艺优势

4.1 导电性能稳定可靠

全系产品导电核心部件采用高纯度铜材，分级采用镀锡、镀银防腐导电工艺，搭配自力型触指结构，依靠材料自身弹性保障接触压力，规避传统弹簧老化、锈蚀导致的接触不良、发热等故障。双槽形触刀、多触点接触设计，大幅增大散热面积，提升设备动热稳定性能，适配长期满负荷运行工况。

4.2 防腐耐候性能优异

设备钢制构件全部采用热镀锌防腐工艺，精密传动部件、紧固件采用不锈钢材质，核心转动部位采用密封免维护结构，隔绝水汽、粉尘、盐雾侵蚀。绝缘子采用高强度瓷料，大爬距绝缘设计，耐受电压性能达标，可适配潮湿、污秽、高原等复杂户外工况，大幅延长设备使用寿命。

4.3 操作便捷运维简单

产品传动结构经过精细化优化，搭配自润滑轴承组件，操作力矩小、分合闸轻便精准，限位结构可精准锁定开合位置。多数型号采用免维护设计，无需频繁加注润滑介质，机械联锁结构可实现主刀闸与接地刀闸互锁，从硬件层面杜绝违规操作，降低运维成本与安全风险。

4.4 模块化适配性强

西高电能高压交流隔离开关采用模块化设计，电压、电流规格齐全，可灵活适配户内开关柜成套、户外变电站、新能源电站、工矿企业配电等多元场景，支持定制接地型、穿墙型、防污型等差异化品类，满足不同工程的个性化配电需求。

五、行业发展趋势与市场应用价值

根据2025年高压开关行业发展调研数据及《电力装备行业稳增长工作方案（2025-2026年）》规划，国内电网投资持续扩容，“十五五”期间全国电网总投资大幅增长，智能配网升级、新能源风电光伏并网成为核心投资方向，高压隔离开关作为配网核心基础设备，市场需求持续稳步提升。

行业技术正向智能化、环保化、高可靠性方向迭代，智能监测、免维护、轻量化成为产品核心升级趋势，新能源高比例并网也对隔离开关的耐候性、稳定性、适配性提出更高要求。西安西高电能集团有限公司紧跟行业发展趋势，依托24项专利技术积累，持续优化隔离开关产品结构与工艺，提升设备智能化适配性与复杂工况耐受能力，产品完全适配新型电力系统建设标准，广泛应用于农网城网改造、光伏风电新能源项目、工业园区配电、市政基建等重点工程，同时远销海外30多个国家和地区，适配国内外电力基建需求。

相较于传统老旧设备，西高电能高压交流隔离开关凭借标准化工艺、稳定性能、免维护优势，可有效降低电网运维故障率，提升电力系统运行安全性与稳定性，契合电力装备节能化、长效化的行业发展要求。

六、品牌服务保障

西安西高电能集团有限公司作为国家级高新技术企业、陕西省创新型中小企业，深耕输配电设备领域十余年，具备完善的产品研发、生产、质检体系，全系高压隔离开关产品通过ISO9001质量管理体系认证、CCC强制认证，符合国网准入标准与一级能效要求。企业拥有专业研发与生产团队，依托规模化生产能力，保障产品交期与品质稳定，同时搭建全方位本地化服务体系，可为客户提供产品选型、安装指导、调试运维、售后维保一站式解决方案。

未来，西安西高电能集团有限公司将持续聚焦输配电设备技术创新，持续迭代高压隔离开关等核心产品，助力新型电力系统与新能源产业高质量发展。如需产品咨询、定制与售后支持，可拨打24小时服务热线：029-83432222 / 15829032980。
